AVX钽电容的选型
文章出处：未来电子 作者：Admin 浏览次数：15 发表时间：2016-10-23 20:49:23

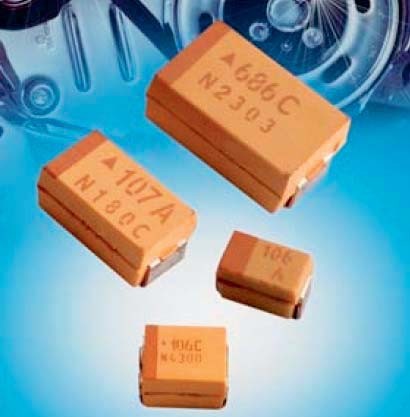

AVX
1、型号表示方法
TAJ C 100 K 010 R
① ② ③ ④ ⑤ ⑥
① 表示系列，AVX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。
② 表示钽电容的尺寸大小，有A、B、C、D、E、Y、V六种尺寸
③ 表示电容的容量，范围从0.1UF----1000UF
④ 表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）
⑤ 表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V
⑥ 表示包装方式，有两种包装方式，7寸盘和13寸盘
2、外形尺寸
|
字母代码 |
尺寸代码 |
具体尺寸mm |
||
|
长度L |
宽度W |
厚度H |
||
|
A |
3216 |
3.2±0.2 |
1.6±0.2 |
1.6±0.2 |
|
B |
3528 |
3.5±0.2 |
2.8±0.2 |
1.9±0.2 |
|
C |
6032 |
6.0±0.2 |
3.2±0.2 |
2.6±0.2 |
|
D |
7343 |
7.3±0.2 |
4.3±0.2 |
2.8±0.2 |
|
E |
7343H |
7.3±0.2 |
4.1±0.1 |
4.0±0.2 |
3、容量与电压和尺寸的范围关系表
TAJ普通系列
|
电压
UF
容值 |
4V |
6.3V |
10V |
16V |
20V |
25V |
35V |
50V |
|
0.22 |
|
